在电子设计与维修中，很多工程师习惯把型号带“1N4148”的器件统称为“1N4148 肖特基二极管”。但严格来说，1N4148WT 本身并不是肖特基二极管，而是 1N4148 系列的小型化表面贴装高速开关二极管。不同厂家的 1N4148WT 在参数上会有差异，但大多属于硅高速开关二极管，并非肖特基结构。因此，讨论它的技术优势时，需要先厘清这一点，再理解它相对于普通整流二极管、以及相对于真正肖特基二极管的优势。
一、1N4148WT 的核心定位

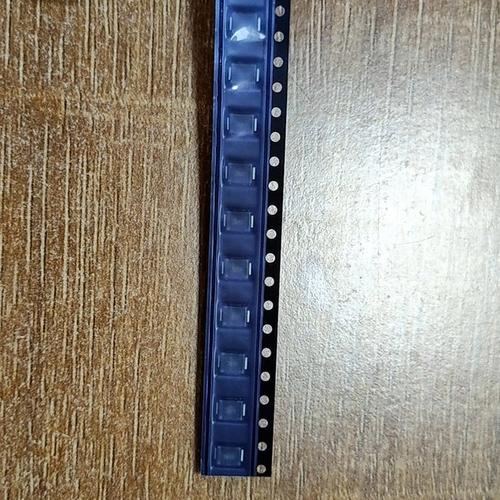

1N4148WT 通常可以理解为 1N4148 的贴片版本之一，采用 SOD-123、SOD-323 或类似小型封装。它的典型特点是：
- 开关速度快，反向恢复时间通常为几纳秒级；
- 正向压降适中，一般约 0.7V 至 1.0V，取决于测试电流；
- 额定电流较小，常见连续正向电流约 150mA 至 300mA 量级；
- 反向耐压通常为 75V 至 100V 左右；
- 体积小，适合高密度贴片组装；
- 成本低，供货成熟，通用性强。
这些特点决定了它更适合小信号、高频开关、逻辑接口保护、信号钳位和脉冲整流等场景，而不是大电流肖特基应用的“替代品”。如果真的需要肖特基二极管，应选择 1N5819、1N5817、SS14、SS34、BAT54 等真实肖特基系列。
二、1N4148WT 的技术优势
- 高速开关特性突出
1N4148WT 的最大优势之一是反向恢复时间非常短。对于高频信号切换、数字电路中的脉冲整形、以及需要快速截止的开关场景，它能显著减少开关损耗和波形失真。硅二极管中，这种高速特性非常适合小信号开关。
- 小封装、适合现代贴片设计
“WT”通常对应小型表面贴装封装。与通孔 DO‑35 的 1N4148 相比，1N4148WT 占用 PCB 面积更小，寄生电感也更低，有利于提升高频性能，适合手机、电脑、通信模块、消费电子和工业控制板等高密度布局。
- 稳定的反向击穿电压与可靠性
常见 1N4148WT 的反向耐压可达 75V 至 100V，对于低压小信号电路已经足够。其雪崩击穿特性较稳定，适合用来做信号隔离、电平钳位和低压保护，可靠性经过长期市场验证。
- 低漏电流与良好温度特性
在室温及中等温度下，1N4148WT 的反向漏电流通常在纳安到微安级别。对于高阻信号路径、传感器接口和精密模拟前端，这种低漏电可以减小信号误差和静态功耗。
- 通用性与成本优势
1N4148WT 用量大、供应广、价格低。对于无需超低正向压降的大批量产品来说，它比很多专用二极管更容易采购，也更容易通过成本和交期审核。对需要快速切换而电流又很小的设计，它常常是极高性价比的选择。
- 寄生电容较小
在小信号高频应用中，二极管结电容会影响信号完整性。1N4148WT 的结电容通常较小，一般只有几皮法。这使它在模拟开关、信号整流、RF 检波前端等高频小信号处理中具有更好表现。
三、它和真正的肖特基二极管如何区分
很多资料容易把“快恢复”与“肖特基”混为一谈，但两者机理不同：
- 普通 1N4148WT 是 PN 结硅二极管，正向压降约 0.7V，耐压可较高，但低压大电流时效率不如肖特基；
- 真肖特基二极管是金属‑半导体结，正向压降低，常见约 0.2V 至 0.5V，反向恢复时间极短；
- 真肖特基二极管更适合低压整流、续流、防反接和开关电源；但反向漏电相对较大，耐压通常不如 PN 结高压器件；
- 如果设计需要低损耗、低压降和较高开关频率，应使用 BAT54、SS14、1N5819 等肖特基；如果设计只需要小信号高速开关和钳位，1N4148WT 更适合。
四、典型应用场景
- 数字信号钳位和保护；
- 逻辑电平转换；
- 脉冲电路与波形整形；
- 小信号检波与整流；
- 高频开关和采样保持电路；
- 通信接口、传感器接口和 MCU 外围保护。
这些应用看重的是“快、轻、小、稳”，而不是大电流和极低导通压降。也正因如此，1N4148WT 几十年来一直是小信号开关领域的“基础器件”。
五、选型建议
如果你真正想要的是肖特基二极管的技术优势，比如超低正向压降和低压大电流下的高效率，那么千万不要用 1N4148WT 直接替代。正确的是：
- 低压大电流整流、防反接：选 1N5819、SS34、SS54 等；
- 高速小信号开关、钳位：选 1N4148WT、1N4148W、BAV99 等；
- 微弱信号、低压降要求高：优先肖特基、甚至理想二极管方案；
- 较高电压、小电流、高频率：优先低成本、低漏电的 1N4148WT。
来看，1N4148WT 不是肖特基二极管，但它的技术优势十分明确：高速、小巧、可靠、低漏电、通用且成本低。它不是用来取代肖特基的“万金油”，却是设计和维修中极高性价比的小信号高速开关二极管。选择建议应该是——一，不超规格使用；二，不混用肖特基；三，理解速度、电流和压降之间的取舍，匹配具体场景。
